Duurzame upgrade voor designverlichting bij HHNK

Yellowbee Nederland was een van de drie partijen die werden uitgenodigd deel te nemen aan de tender. Bij tenders door overheden en publieke organisaties wordt vaak veel waarde gehecht aan duurzaamheid. Voor ons was het daarom belangrijk om een oplossing aan te bieden die heel energiezuinig is en een (hele) lange levensduur heeft. Ook wilden we zoveel mogelijk materiaal hergebruiken. De bestaande armaturen zijn ontworpen door de architect van het gebouw. Het betreft dus design armaturen, wat een extra reden is om ze te willen hergebruiken en niet vervangen door geheel nieuwe armaturen.

T5 TL-buizen vervangen door LED

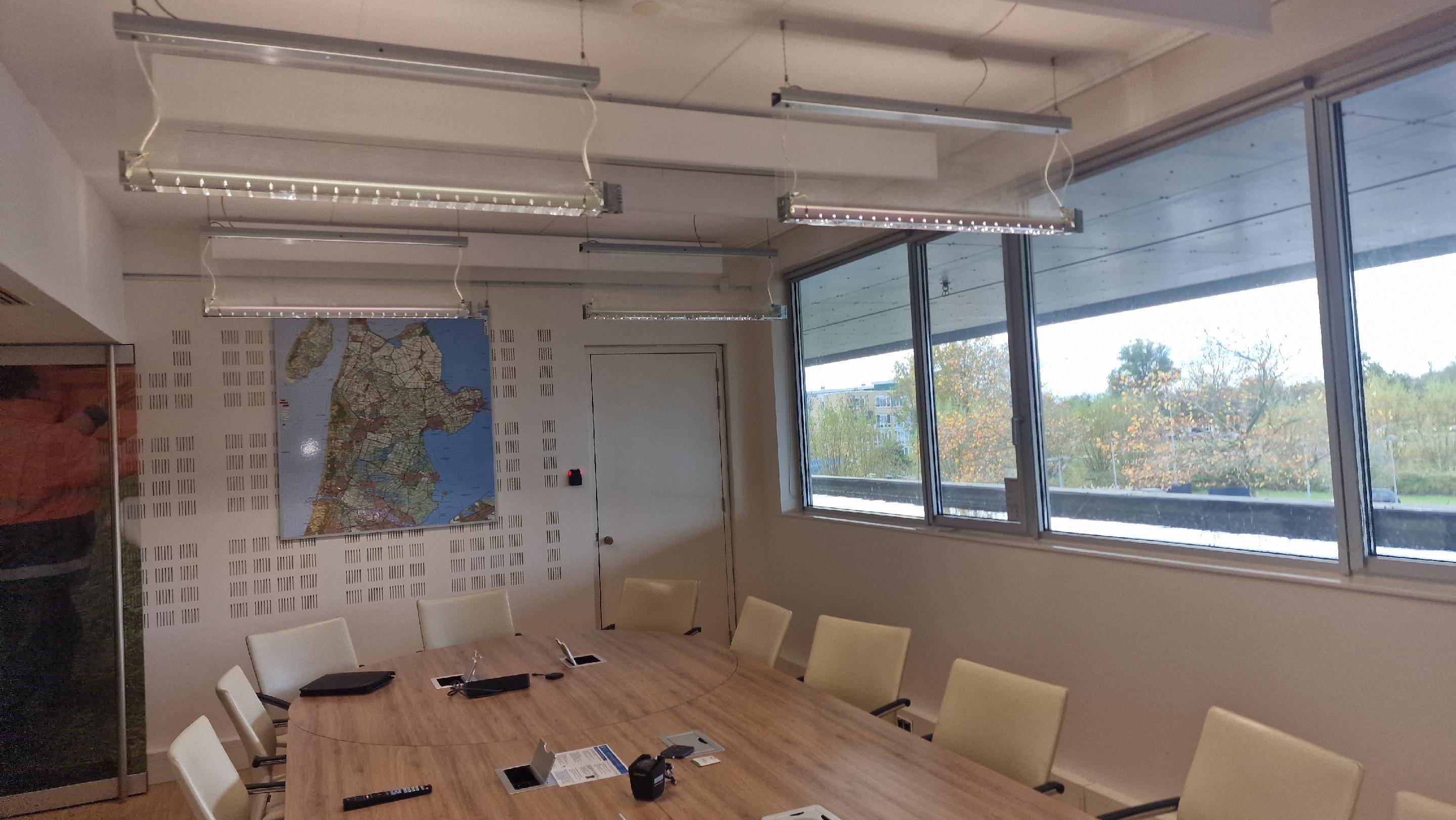

De bestaande installatie bestond uit T5 TL-buizen die worden aangestuurd via sensoren. Er waren drie soorten armaturen:

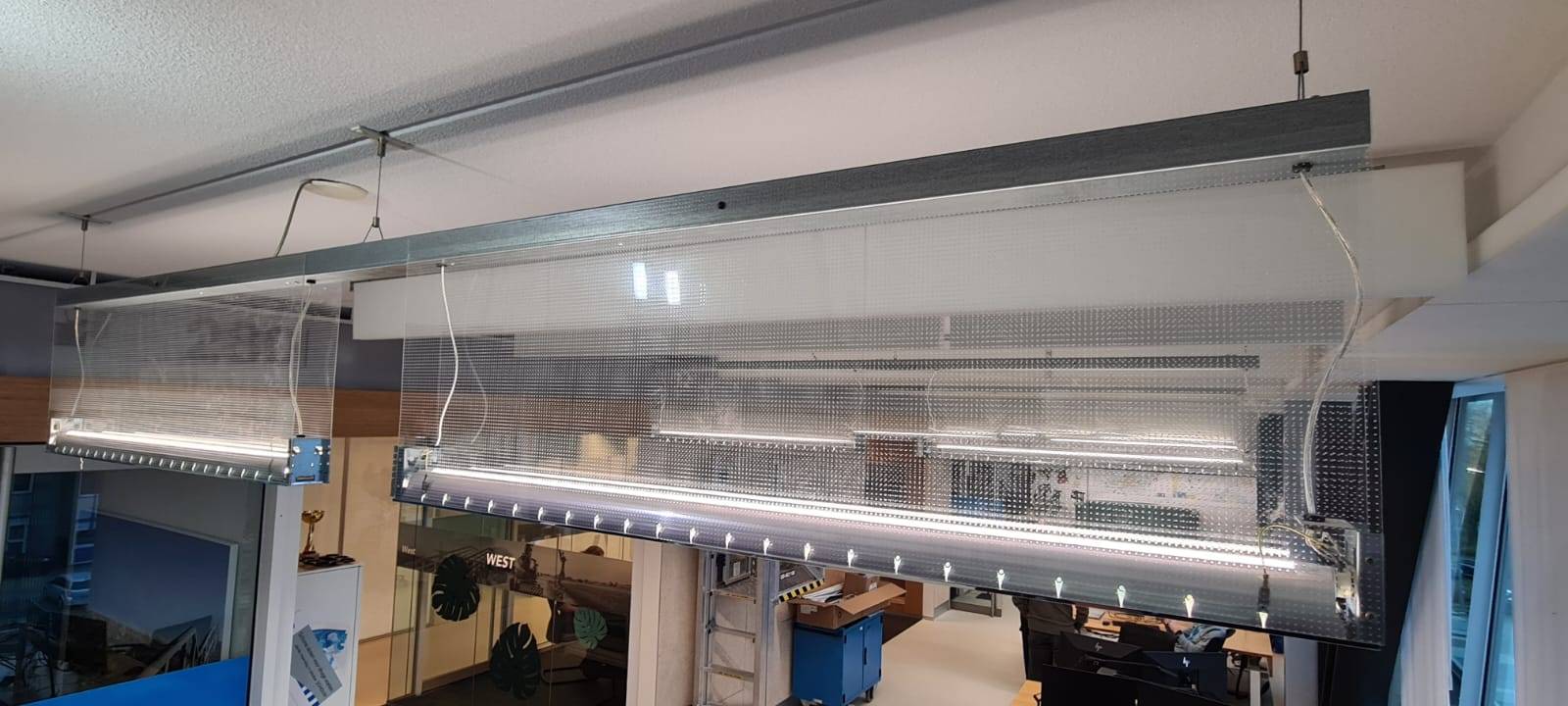

• Pendel armaturen met in de lengte 2 TL5 buizen, aangestuurd door een PIR;
• Pendel armaturen met 1 TL5, ook aangestuurd door een PIR;
• Wallwashers met een TL5 buis, deze wordt al aangestuurd door sensoren in het plafond.

De bewegingssensoren schakelen de verlichting in als er mensen aanwezig zijn. In de tender werd gevraagd om deze verlichting te vervangen door een energiezuinige LED-oplossing, met behoud van functionaliteit én verbetering van de prestaties. Daarbij waren duidelijke eisen gesteld:

• 20% van het licht moet naar boven schijnen en 80% naar beneden;
• de verlichting moet automatisch inschakelen bij aanwezigheid en dimmen wanneer er voldoende daglicht binnenkomt;
• de volledige uitvoering moest binnen twee maanden afgerond zijn.

Meer informatie over T5 en T8 buizen is te vinden in het artikel 'Wat is het verschil tussen een T5 en een T8 of T9 TL-buis? Zijn daar LED buizen voor?', elders op deze website van YellowBee Nederland.

Hergebruik van bestaande behuizing

In samenwerking met leveranciers heeft YellowBee een passende LED-oplossing ontwikkeld, inclusief de juiste aansturing. Bij het ombouwen van oude armaturen is het met wat puzzelwerk mogelijk om 'slimme' functies in te bouwen in de bestaande armatuur. In dit geval ging het om het detecteren van beweging en daglicht. Dergelijke functies zorgen voor veiligheid en gemak terwijl tegelijkertijd onnodig energieverbruik wordt voorkomen.

Een belangrijk voordeel was dat alle nieuwe componenten precies in de bestaande behuizing pasten. Hierdoor waren geen aanpassingen nodig aan de designarmaturen, wat zorgde voor een snelle uitvoering en lagere kosten. Als armaturen niet worden hergebruikt maar vervangen door een nieuwe armatuur is vaak schilder- en stucwerk nodig. Dit kost tijd en geld.

Speciaal gemaakte buis

Samen met Samsung heeft onze LED fabrikant een buis ontworpen die - zoals werd gevraagd  door HHNK - 20% naar boven schijnt en 80% naar beneden. Deze buis wordt speciaal voor ons gemaakt.

Maatwerk, zo min mogelijk componenten

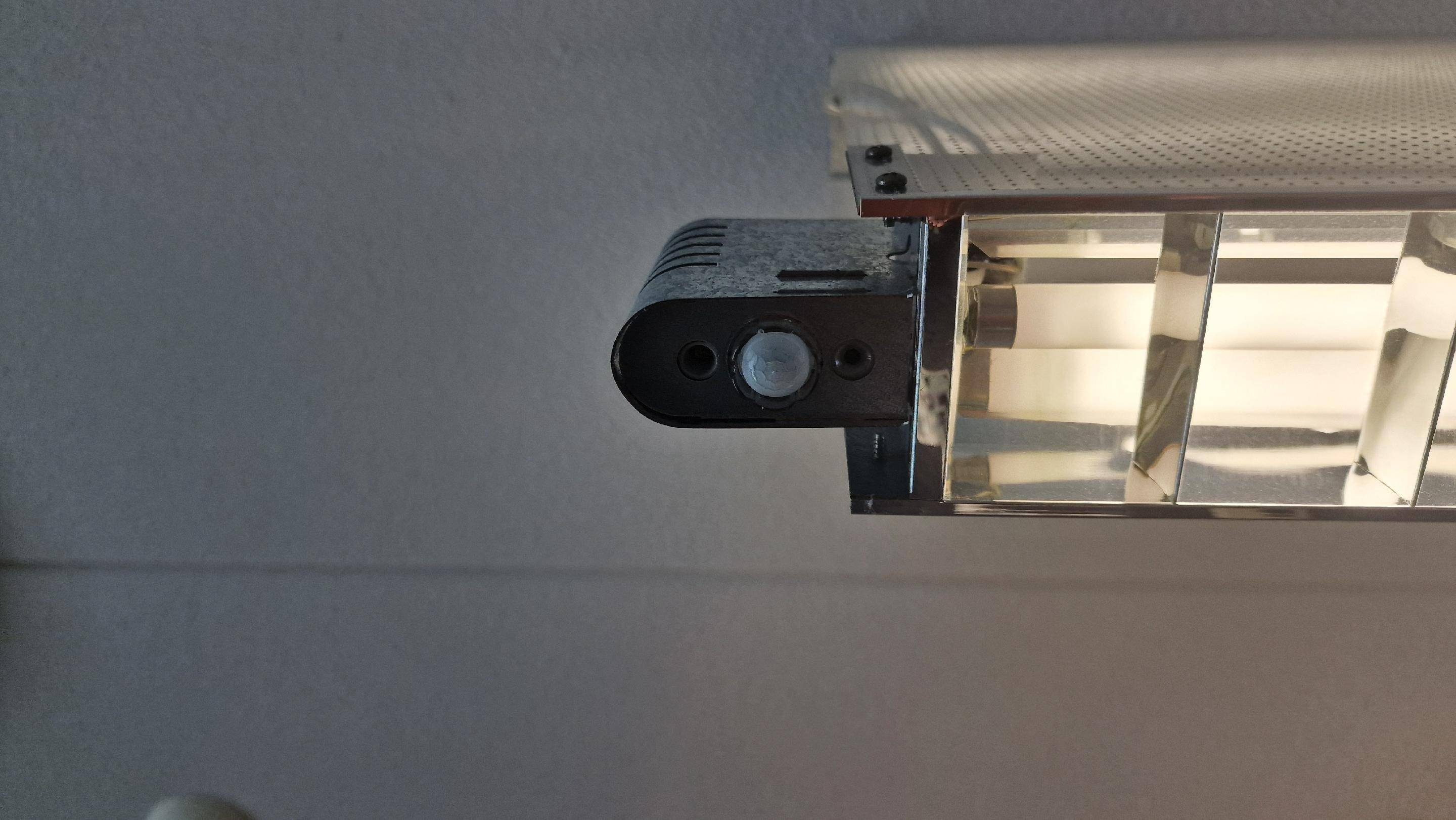

Samen met Tridonic hebben we een driver - PIR combinatie geselecteerd. We zochten naar een oplossing met zo min mogelijk componenten. Dit scheelt in kosten en montagetijd. De PIR moest in de bestaande aluminium behuizing passen. Zo kon het uiterlijk van het design armatuur onveranderd blijven hoefde we geen nieuwe beugel te maken.
Het is uiteindelijk gelukt om een dimbare dali driver te selecteren waar 2 LED lichtbronnen op aangesloten kunnen worden en die een voeding heeft om de dali PIR
van spanning te voorzien. Ook hier hebben we weer gestreefd naar zo min mogelijk componenten wat de kostprijs en de montage zo laag mogelijk houdt.

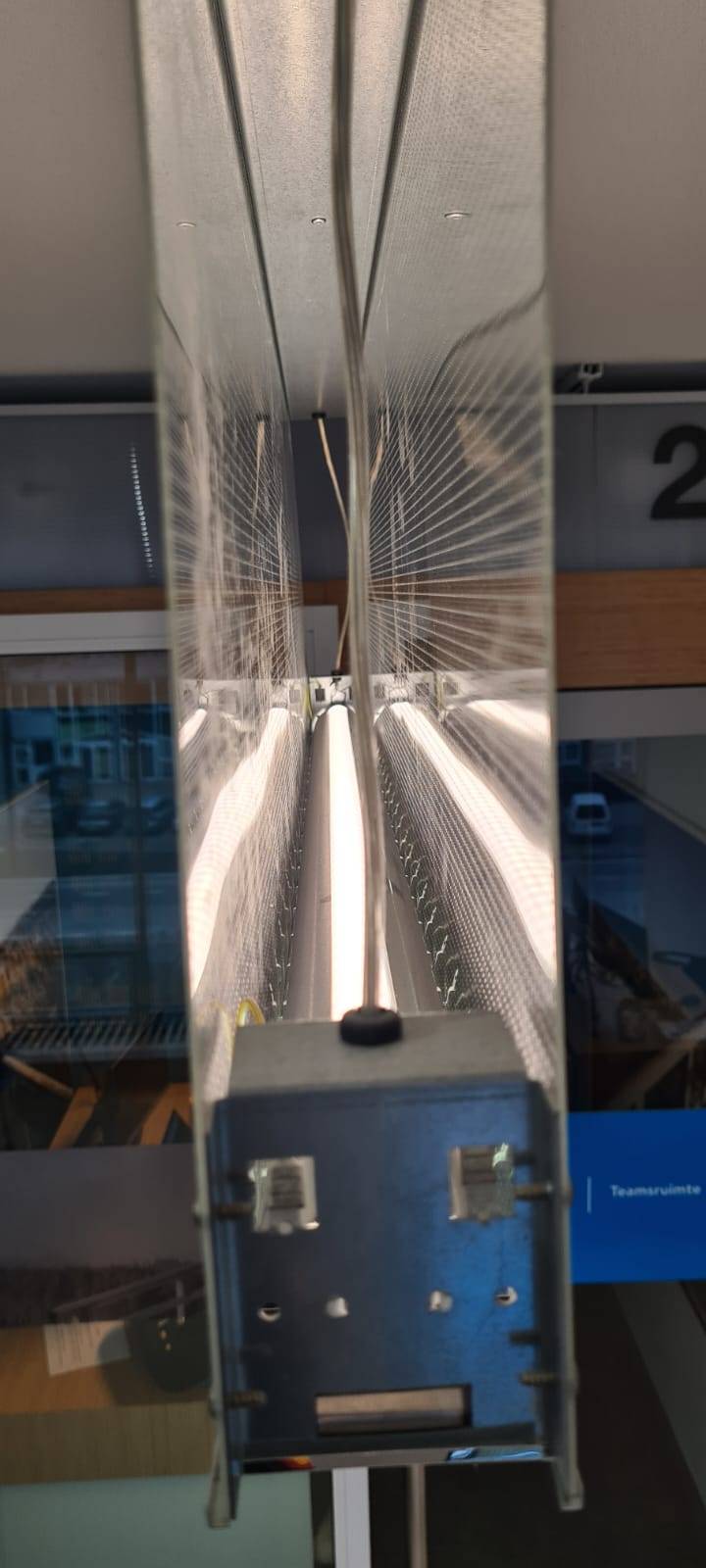

In het armatuur bleef ruimte over waar we de driver in konden leggen. De driver werd gemonteerd met warmte geleidende tape. Dit kan om dat de driver niet hangt. De warmte die de driver produceert wordt zo afgevoerd naar het stalen gedeelte van het armatuur. Dit komt de levensduur dan de driver ten goede. Elektronica veroudert immers sneller als het warm wordt. De PIR werd om praktische redenen voorzien van nieuwe bedrading.

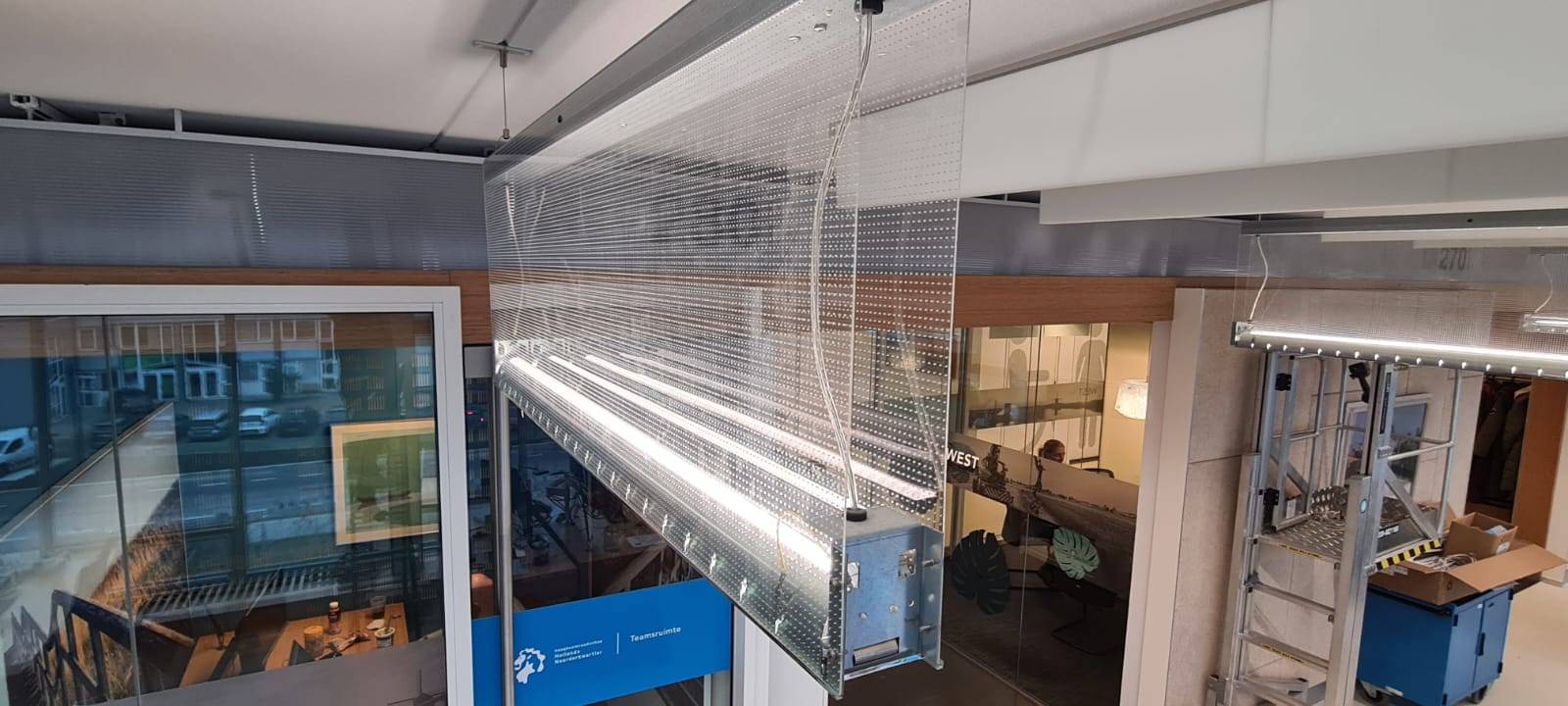

Tijdens het ombouwen kan het werk doorgaan

De montage is uitgevoerd met zogenaamde desktops. De medewerkers van HHNK hoefden de bureaus niet te ontruimen, wij hoefden het meubilair niet te verplaatsen. Dit scheelt tijd, ongemak bij de medewerkers en kost minder.

Garantie, levensduur en keurmerken

Zoals gebruikelijk bij onze ombouwoplossingen voldoet de omgebouwde verlichting aan alle normen, is de toegepaste oplossing DEKRA gekeurd. We geven ook 10 jaar garantie en de LEDs gaan meer dan 270.000 uur mee. Wij merken bij ons ombouwwerk vaak dat er soms onzekerheid is over de mogelijkheden om met ombouw (in plaats van geheel vernieuwen van armaturen) te voldoen aan de vele eisen die er gelden voor verlichting en installaties. Door jarenlange ervaring met maatwerk en onze 'plug & play' ombouwoplossingen weten we inmiddels dat ombouwoplossingen aan alle relevante eisen kunnen voldoen en kunnen worden geleverd met de benodigde keurmerken.

Beter en duurzamer

Het resultaat is een duurzame en toekomstbestendige verlichtingsinstallatie, met betere lichtkwaliteit dan voorheen. Dankzij deze aanpak heeft HHNK tegen relatief lage kosten een grote stap gezet in het verduurzamen van het hoofdkantoor, met behoud van het oorspronkelijke ontwerp.
